前言
Bro是一款非常优秀的网络协议分析器。Bro里面的Binpac解析器可以很方便的让我们使用Binpac语言书写协议解析器,并通过Binpac转换成C++语言,这在使用中能够很大程度的减少开发时间,也可以避免手写容易考虑不全的问题。但是在使用Binpac之前,我们需要去了解Bro在处理网络数据包的时候的处理流程,能够方便我们在Binpac使用中去掉和Bro耦合的部分,生成我们需要的协议解析器的C++文件。
源代码阅读
重点:关注于网络数据包的处理部分代码
Bro的网络数据包处理流程
Bro启动初始化函数main.cc
int main(int argc, char** argv) (main.cc)
在Bro的main.cc
文件里面的Main函数是Bro启动过程中的首先执行的函数,而在这个main

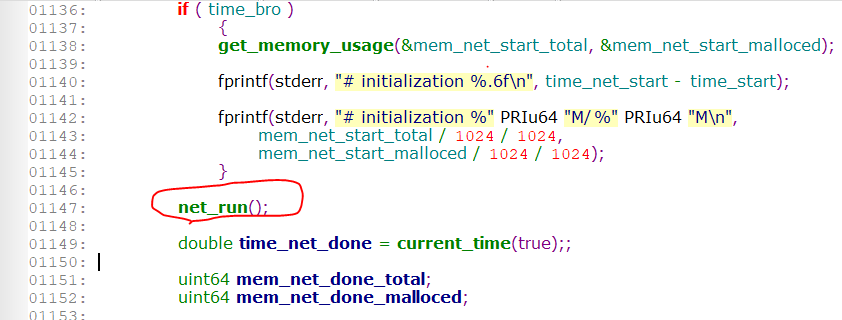

函数里面,和我们的数据包处理部分相关密切的函数是net_run()
函数,这个函数是一个一直循环的函数,一旦出来这个函数之后,后面差不多就结束了。接下来阅读该函数代码。
数据包处理的主要函数: net_run()
net_run() (Net.cc)
void net_run()
{
set_processing_status("RUNNING", "net_run");
while ( iosource_mgr->Size() ||
(BifConst::exit_only_after_terminate && ! terminating) )
{
double ts;
iosource::IOSource* src = iosource_mgr->FindSoonest(&ts); //打开之后,获取所以的网卡或者文件的句柄
current_iosrc = src;
bool communication_enabled = using_communication;
if ( src ) //如果这个句柄不是空的话就进入Process()函数
src->Process(); // which will call net_packet_dispatch()
else if ( reading_live && ! pseudo_realtime)
{ // live but no source is currently active
double ct = current_time();
if ( ! net_is_processing_suspended() )
{
net_update_time(ct);
expire_timers();
usleep(1); // Just yield.
}
}
else if ( (have_pending_timers || communication_enabled) &&
! pseudo_realtime )
{
net_update_time(current_time());
expire_timers();
if ( ! communication_enabled )
usleep(100000);
else
usleep(1000);
mgr.Drain();
processing_start_time = 0.0; // = "we're not processing now"
current_dispatched = 0;
current_iosrc = 0;
extern void termination_signal();
if ( signal_val == SIGTERM || signal_val == SIGINT )
termination_signal();
if ( ! reading_traces )
have_pending_timers = timer_mgr->Size() > 0;
}
net_get_final_stats();
}

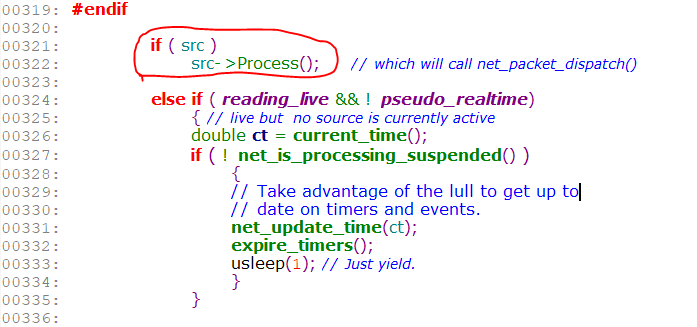

这个函数并不是很长,仔细阅读,我们可以发现我们只需要关注函数src->Process
, 其中src
是iosource::IOSource* src = iosource_mgr->FindSoonest(&ts);
相当于就是打开文件或者网卡数据的句柄(文件句柄或者网卡的句柄)。所以它的处理函数也就是我们想要的数据处理过程了。
接下来看Process
函数,在这个函数中我们可以看到它处理了Packet,处理完之后,调用了一个DoneWithPacket()
函数,但我们重点是关注的处理过程,所以我们需要关注函数net_packet_dispatch(net_packet_dispatch(current_pseudo, ¤t_packet, this);)
,在这个函数中传入了当前数据包的指针。

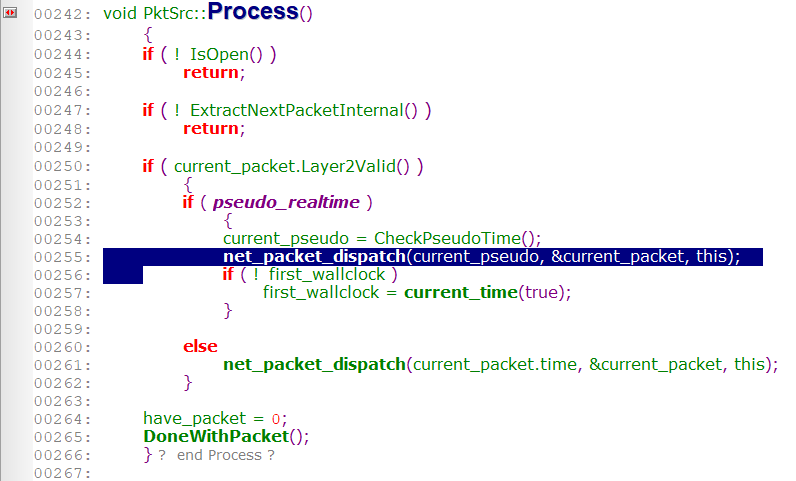

void Pktsrc::Process() (Pktsrc.cc)
接下来阅读net_packet_dispatch(current_pseudo, ¤t_packet, this);
的处理过程。这个函数是在net.cc
文件中,和net_run()
函数是在同一个文件中。

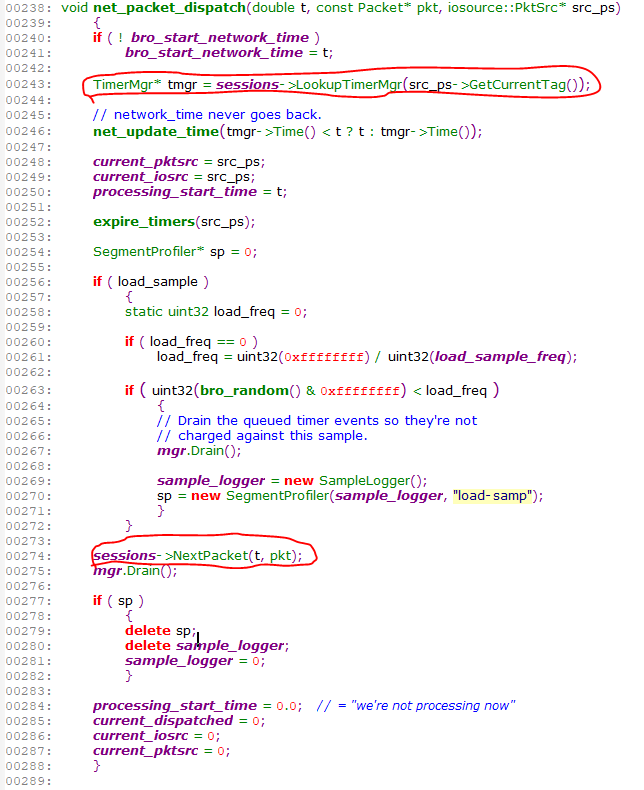

void net_packet_dispatch(double t, const Packet* pkt, iosource::PktSrc* src_ps) (net.cc)
在net_packet_dispatch()
函数中,有一个特别重要的数据结构sessions
,这是在sessions.cc
文件中定义的一个全局变量。NetSessions* sessions;

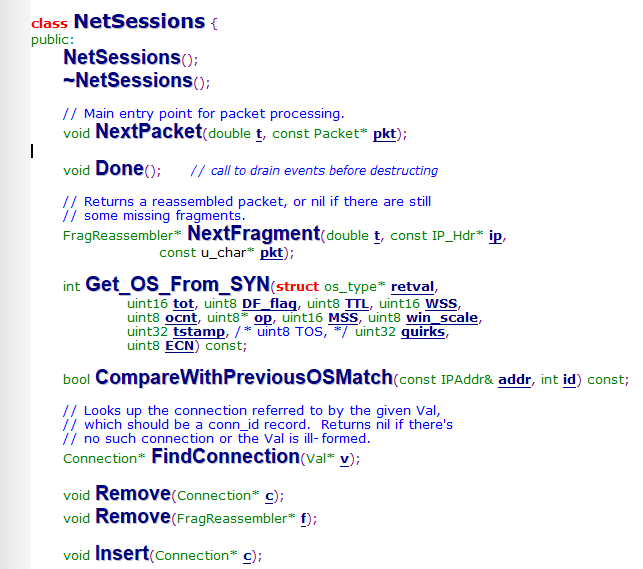

在这里我们需要阅读一下结构体NetSessions
,这个结构体是在sessions.h
文件中定义的。在这个结构体中有一个特别重要的函数NextPacket
,这个函数也是在net_packet_dispatch
中被调用的最重要的函数。
接下来阅读关键函数:NextPacket
void NetSessions::NextPacket(double t, const Packet* pkt) (sessions.cc)
void NetSessions::NextPacket(double t, const Packet* pkt) //t可能是时间戳
{
SegmentProfiler(segment_logger, "dispatching-packet");
.....
if ( pkt->hdr_size > pkt->cap_len ) //开始判断包的大小问题
{
Weird("truncated_link_frame", pkt);
return;
}
uint32 caplen = pkt->cap_len - pkt->hdr_size;
//cap_len抓到的数据包的大小, hdr_size --- IP头里面的显示长度
if ( pkt->l3_proto == L3_IPV4 )
{
if ( caplen < sizeof(struct ip) )
{
Weird("truncated_IP", pkt);
return;
}
const struct ip* ip = (const struct ip*) (pkt->data + pkt->hdr_size);
IP_Hdr ip_hdr(ip, false);
DoNextPacket(t, pkt, &ip_hdr, 0);
}
else if ( pkt->l3_proto == L3_IPV6 )
{
.....
DoNextPacket(t, pkt, &ip_hdr, 0);
}
else if ( pkt->l3_proto == L3_ARP )
{
if ( arp_analyzer )
arp_analyzer->NextPacket(t, pkt);
}
.......
if ( dump_this_packet && ! record_all_packets )
DumpPacket(pkt);
}
经过分析,上述的代码中,最重要的是函数DoNextPacket(t, pkt, &ip_hdr, 0)
,把数据包传入,指向ip头的指针传入。这个函数可以说是我们要找的最重要的函数了,在这个函数中,完成了IP头
重组工作。

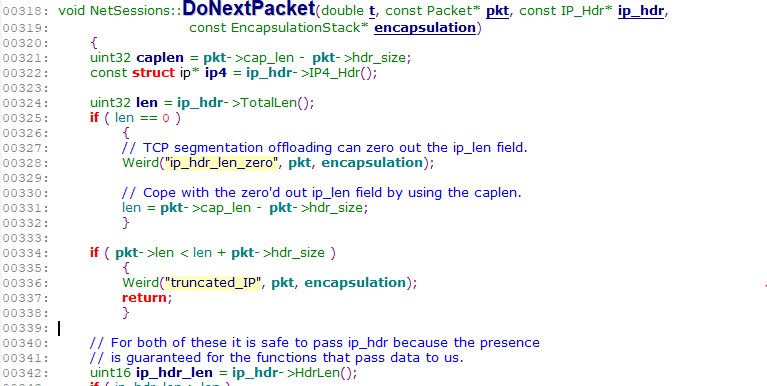

void NetSessions::DoNextPacket(double t, const Packet* pkt, const IP_Hdr* ip_hdr, const EncapsulationStack* encapsulation) (Sessions.cc)
这个函数已经开始处理IP数据包了,在这个函数里面,最主要的部分是处理片段的部分工作:

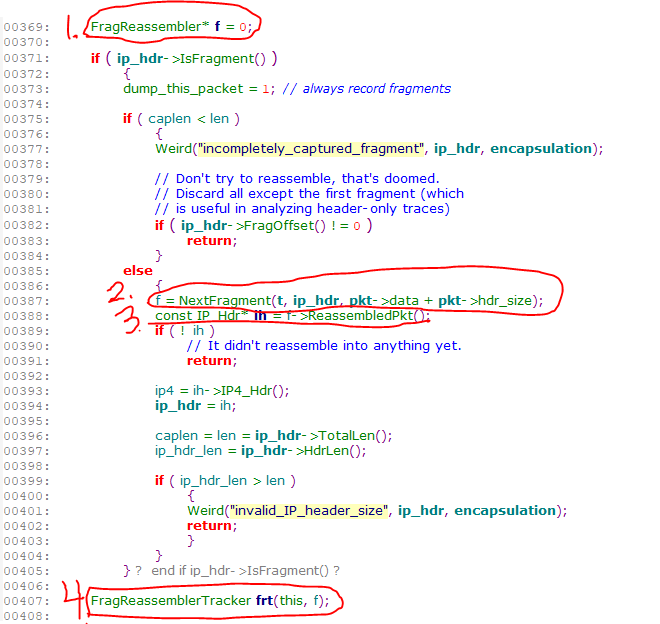

再初始化f
之前,执行了:
if ( discarder && discarder->NextPacket(ip_hdr, len, caplen) )
return;
FragReassembler* f = 0;
if ( ip_hdr->IsFragment() )
{
dump_this_packet = 1; // always record fragments
主要看一下NextPacket函数
的执行过程:
在这个函数中主要检查了IP数据包,判断是TCP还是UDP,然后处理IP嵌套的情况。
int Discarder::NextPacket(const IP_Hdr* ip, int len, int caplen)
{
int discard_packet = 0;
if ( check_ip )
{
val_list* args = new val_list;
args->append(ip->BuildPktHdrVal());
try
{
discard_packet = check_ip->Call(args)->AsBool();
}
catch ( InterpreterException& e )
{
discard_packet = false;
}
delete args;
if ( discard_packet )
return discard_packet;
}
int proto = ip->NextProto();
if ( proto != IPPROTO_TCP && proto != IPPROTO_UDP &&
proto != IPPROTO_ICMP )
// This is not a protocol we understand.
return 0;
// XXX shall we only check the first packet???
if ( ip->IsFragment() )
// Never check any fragment.
return 0;
int ip_hdr_len = ip->HdrLen();
len -= ip_hdr_len; // remove IP header
caplen -= ip_hdr_len;
int is_tcp = (proto == IPPROTO_TCP);
int is_udp = (proto == IPPROTO_UDP);
int min_hdr_len = is_tcp ?
sizeof(struct tcphdr) :
(is_udp ? sizeof(struct udphdr) : sizeof(struct icmp));
if ( len < min_hdr_len || caplen < min_hdr_len )
// we don't have a complete protocol header
return 0;
// Where the data starts - if this is a protocol we know about,
// this gets advanced past the transport header.
const u_char* data = ip->Payload();
if ( is_tcp )
{
if ( check_tcp )
{
const struct tcphdr* tp = (const struct tcphdr*) data;
int th_len = tp->th_off * 4;
val_list* args = new val_list;
args->append(ip->BuildPktHdrVal());
args->append(BuildData(data, th_len, len, caplen));
try
{
discard_packet = check_tcp->Call(args)->AsBool();
}
catch ( InterpreterException& e )
{
discard_packet = false;
}
delete args;
}
}
else if ( is_udp )
{
if ( check_udp )
{
const struct udphdr* up = (const struct udphdr*) data;
int uh_len = sizeof (struct udphdr);
val_list* args = new val_list;
args->append(ip->BuildPktHdrVal());
args->append(BuildData(data, uh_len, len, caplen));
try
{
discard_packet = check_udp->Call(args)->AsBool();
}
catch ( InterpreterException& e )
{
discard_packet = false;
}
delete args;
}
}
else
{
if ( check_icmp )
{
const struct icmp* ih = (const struct icmp*) data;
val_list* args = new val_list;
args->append(ip->BuildPktHdrVal());
try
{
discard_packet = check_icmp->Call(args)->AsBool();
}
catch ( InterpreterException& e )
{
discard_packet = false;
}
delete args;
}
}
return discard_packet;
}
在这里主要是关键是四个部分
- FragReassembler* f = 0; 定义片段重组标志位为0
- f = NextFragment(t, ip_hdr, pkt->data + pkt->hdr_size); 得到下一个片段的指针
- const IP_Hdr* ih = f->ReassembledPkt();
- FragReassemblerTracker frt(this, f);
详细分析DoNextPacket函数的处理过程
FragReassembler类结构解析

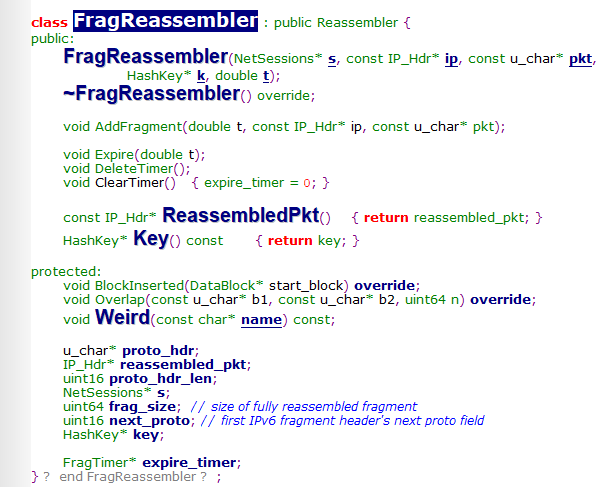

class FragReassembler (Frag.h)
需要看一下FragReassembler
这个类里面的成员变量以及相应的函数。在这个类当中,最重要的函数是ReassembledPkt
NextFragment函数处理过程

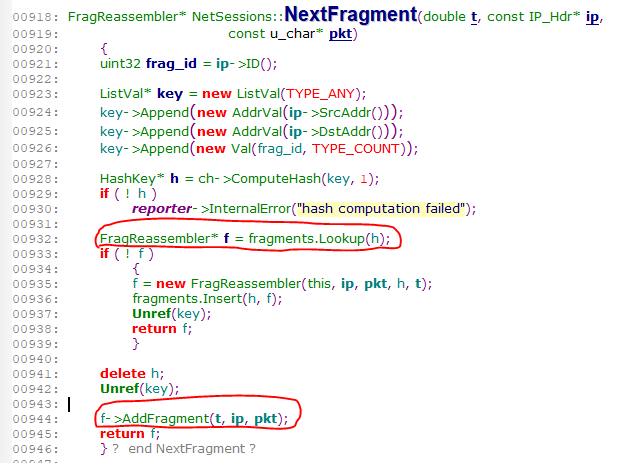

FragReassembler* NetSessions::NextFragment(double t, const IP_Hdr* ip, const u_char* pkt) (sessions.cc)
在这个函数中,主要查找了fragment,如果没有下一个,就新建一个新的Fragment并添加到fragments
的结构体里面去。
ReassembledPkt函数处理过程
这个函数的处理过程只有一条。
ReassembledPkt() (Frag.h)
const IP_Hdr* ReassembledPkt() { return reassembled_pkt; }
对应的IP_Hdr* reassembled_pkt;
,所以只是返回去了一个指针头
FragReassemblerTracker frt(this, f)处理过程
处理Conn的过程

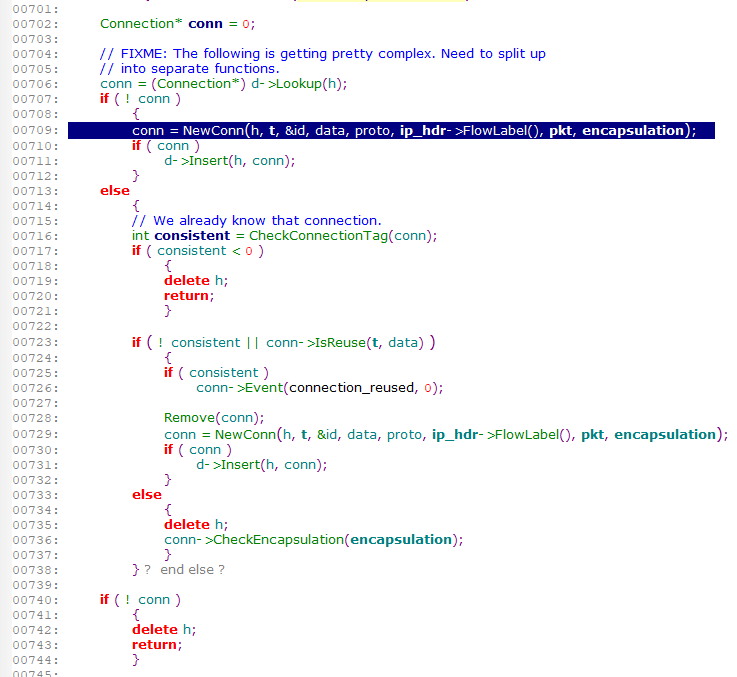

在DoNextPacket
这个函数的最后,会去新建或者找到一个Conn
处理处理数据包。执行代码:
DoNextPacket() (Sessions.cc)
在处理Conn这个部分的时候,检查是否有对应的connection
,根据hash值去查询HashKey* h = BuildConnIDHashKey(id);
,如果没有对应的Conn
,那么就去新建一个,新建完之后,插入到connect的链表中。如果已经有了对应的Conn
那就需要判断当前的conn
是不是不正确的数据以及有没有被复用。如果有的话,删除对应的conn
的Hash值。
